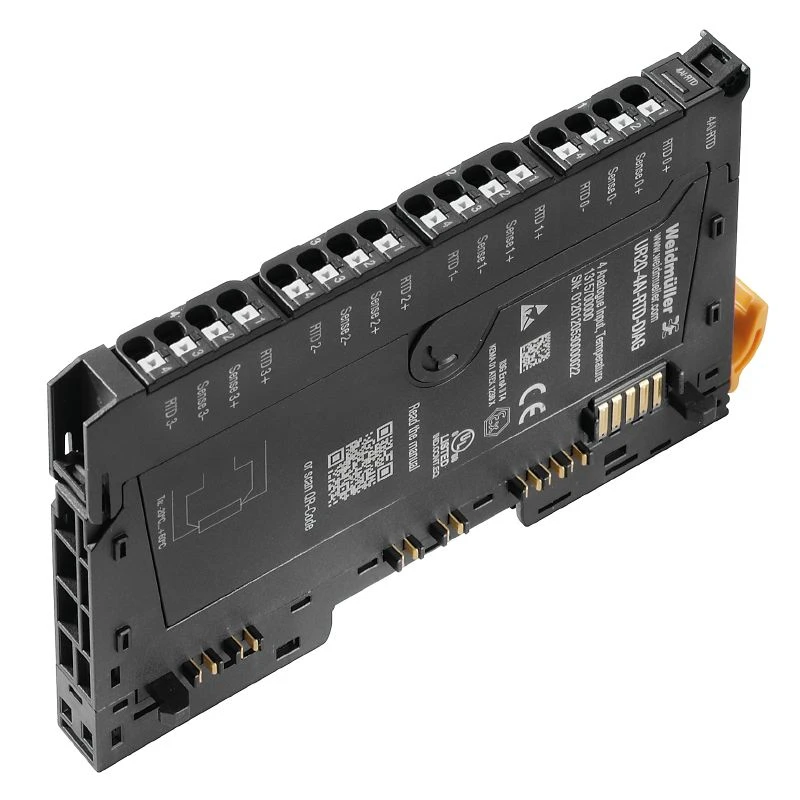

ویڈمولرur 20-4 ai-rtd-diag 1315700000

ریموٹ I/O ماڈیول ، IP20 ، ینالاگ سگنل ، درجہ حرارت ، RTD

عمومی آرڈرنگ ڈیٹا

ورژن	ریموٹ I/O ماڈیول ، IP20 ، ینالاگ سگنل ، درجہ حرارت ، RTD
آرڈر نمبر	1315700000
قسم	ur 20-4 ai-rtd-diag
گٹن (ایان)	4050118118872
Qty.	1 آئٹمز

طول و عرض اور وزن

درجہ حرارت

اسٹوریج کا درجہ حرارت	-40 ڈگری ... +85 ڈگری
آپریٹنگ درجہ حرارت	-20 ڈگری ... +60 ڈگری

ماحولیاتی مصنوعات کی تعمیل

ROHS تعمیل کی حیثیت	چھوٹ کے مطابق
ROHS چھوٹ (اگر قابل اطلاق/جانا جاتا ہے)	7a ، 7ci
ایس وی ایچ سی تک پہنچیں	لیڈ 7439-92-1
scip	82327F 13- CD 27-455 A-AB5B-A62E1996DCF8

Aنالاگ ان پٹ

درستگی	{{0}}.
تبادلوں کا وقت	لازمی 36… 240 ایم ایس
انفرادی چینل کی تشخیص	ہاں
اندرونی مزاحمت u	1 MΩ
پیمائش درجہ حرارت کی قیمت ، زیادہ سے زیادہ۔	850 ڈگری
درجہ حرارت کی پیمائش ، منٹ.	-200 ڈگری
ماڈیول کی تشخیص	ہاں
ینالاگ آدانوں کی تعداد	4
قرارداد	16 بٹ
ریورس پولریٹی پروٹیکشن	ہاں
سینسر کنکشن	2- تار 3- تار 4- تار
درجہ حرارت کے گتانک	50 پی پی ایم/کے سے کم یا اس کے برابر
قسم	PT100 ، PT200 ، PT500 ، PT1000 ، NI100 ، NI120 ، NI 200 ، NI500 ، NI1000 ، CU10 ، 40Ω ، 80Ω ، 150Ω ، 300Ω ، 500Ω ، 1KΩ ، 2KΩ ، 4KΩ

کنکشن کا ڈیٹا

کنکشن کی قسم	دھکا اندر رکھیں
تار کنکشن کراس سیکشن ، باریک پھنسے ہوئے ، زیادہ سے زیادہ۔	1.5 ملی میٹر
تار کنکشن کراس سیکشن ، باریک پھنسے ہوئے ، منٹ۔	0. 14 ملی میٹر
تار کراس سیکشن ، باریک پھنسے ہوئے ، زیادہ سے زیادہ۔ (AWG)	اے ڈبلیو جی 16
تار کراس سیکشن ، باریک پھنسے ہوئے ، منٹ۔ (AWG)	AWG 26
تار کراس سیکشن ، ٹھوس ، زیادہ سے زیادہ۔	1.5 ملی میٹر
تار کراس سیکشن ، ٹھوس ، زیادہ سے زیادہ۔ (AWG)	اے ڈبلیو جی 16
تار کراس سیکشن ، ٹھوس ، منٹ۔	0. 14 ملی میٹر
تار کراس سیکشن ، ٹھوس ، منٹ۔ (AWG)	AWG 26

عمومی اعداد و شمار

ہوائی نمی (آپریشن)	10 ٪ سے 95 ٪ ، ڈین 61131-2 کے مطابق غیر کونڈینسنگ
ہوائی نمی (اسٹوریج)	10 ٪ سے 95 ٪ ، ڈین 61131-2 کے مطابق غیر کونڈینسنگ
ہوائی نمی (ٹرانسپورٹ)	10 ٪ سے 95 ٪ ، ڈین 61131-2 کے مطابق غیر کونڈینسنگ
ہوا کا دباؤ (آپریشن)	DIN EN 61131-2 کے مطابق 795 HPA سے زیادہ یا اس کے برابر (اونچائی 2000 میٹر سے کم یا اس کے برابر)
ہوا کا دباؤ (اسٹوریج)	1 0 13 HPA (اونچائی 0 میٹر) سے 700 HPA (اونچائی 3000 میٹر)
ہوا کا دباؤ (ٹرانسپورٹ)	1 0 13 HPA (اونچائی 0 میٹر) سے 700 HPA (اونچائی 3000 میٹر)
آلودگی کی شدت	2
ریل	TS 35
جھٹکا	15 جی سے زیادہ 11 ایم ایس ، نصف ہڈیوں کی لہر ، اے سی سی۔ to iec 60068-2-27
اضافی وولٹیج زمرہ	ii
ٹیسٹ وولٹیج	500 V
UL 94 آتش گیر درجہ بندی	V-0
کمپن مزاحمت	5 ہرٹج سے کم یا اس کے برابر 8.4 ہرٹج سے کم یا اس کے برابر: 3۔ 5- ملی میٹر طول و عرض کے مطابق آئی ای سی 60068-2-6 8.4 ہرٹج سے کم یا اس کے برابر F سے کم یا اس کے برابر 150 ہرٹج: 1 جی ایکسلریشن کے مطابق آئی ای سی 60068-2-6

بجلی کی فراہمی

موجودہ کھپت i سےمیں(متعلقہ پاور طبقہ)	< 20 mA
موجودہ کھپت i سےSYS، ٹائپ	8 ایم اے
ریورس پولریٹی پروٹیکشن	ہاں
وولٹیج کی فراہمی	24 V DC +20 ٪/ -15 ٪ سسٹم بس کے ذریعے

سسٹم کا ڈیٹا

تشخیصی ڈیٹا	20 بائٹ
فیلڈ بس پروٹوکول	کینوپن devicenet ایتھرکیٹ ایتھرنیٹ/آئی پی موڈبس/ٹی سی پی پروفیٹ IRT پروفیبس DP-V1 پاور لنک
جستی تنہائی	موجودہ راستوں کے درمیان DC 500 V
انٹرفیس	U- ریموٹ سسٹم بس
ماڈیول کی قسم	درجہ حرارت ماڈیول
پیرامیٹر کا ڈیٹا	32 بائٹ
پروسیس ڈیٹا	8 بائٹ
سسٹم بس کی ٹرانسمیشن کی رفتار ، زیادہ سے زیادہ۔	48 ایم بی آئی ٹی
